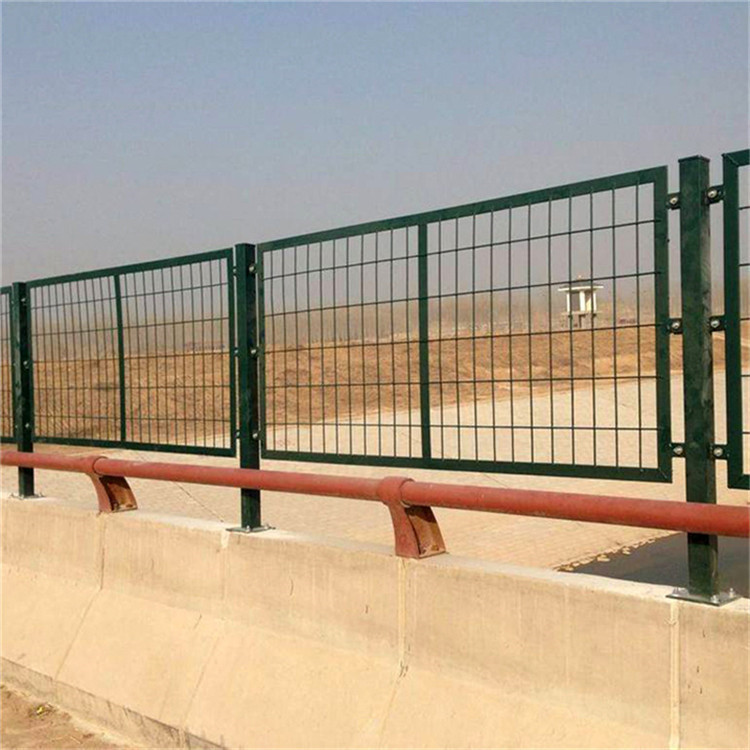

橋梁兩側防落物網構造和技術參數

       在本路跨越其它高速公路、國省道、二級及以上道路，以及上跨本路的橋梁兩側均設置防落物網，設置長度為下穿公路寬度并在兩端各向路外延長10m。防落物網采用編制網形式，顏色為果綠色（勞氏色卡 RAL 6029）。防落物網做防雷接地處理，接地電阻小于 10Ω。所有鋼構件均應進行熱浸鍍鋅處理后浸塑處理，螺栓、螺母、墊圈等連接件的鍍鋅量為350g/m2 ，其它構件為 600g/m2。涂塑層厚度應＞0.25mm。主線下穿鐵路時，建議在鐵路上設置與公路橋投影面積及以外各 20m 的鐵路橋兩側范圍內，由于公路相關規范中的防落物網不具備防砟功能，采用鐵路防拋網（共 92 米），且需在現有鐵路橋梁護欄上實施。

 二、橋梁兩側防落物網參數要求
       1.圖中尺寸均以毫米計。
       2.編織網網孔規格為L25X30,采用φ2.8鍍鋅鐵絲編織。
       3.防落物網設置在支線.上跨橋砼護欄頂上,螺母所在的一邊面向橋外。
      4.橋頭做保護接地極，接地電阻<10Ω,接地極由主體施工，每橋頭設4根。
